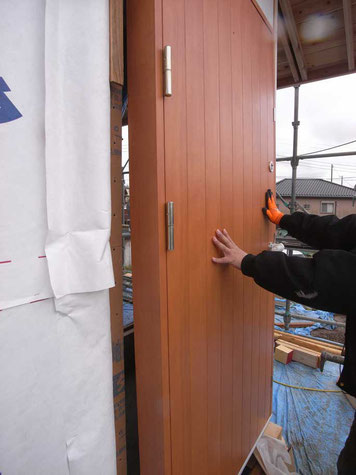

「市原の家」Nドアの固定

㈱アイランドプロファイル製「Nドア」の施工記録。

このドア枠には固定のための金具などが何もない。

ドア本体と枠の合計重量は75kgある。

製造会社のホームページにある参考納まり図にも固定の方法が載っていなかった。

問い合わせたところ、具体的な方法は施工会社に任せているとのこと。

そこで、ステンレスアングル25×25×1.5×2000とステンレスビスΦ5で固定することとした。

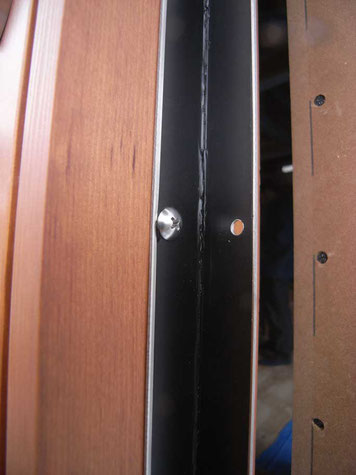

ステンレス製のトラスタッピングビスでアングルを固定した様子。

枠厚が薄いところで30mmなので枠側のビスはL:25、躯体側はダイライトMSを貫通するのでL:45を使っている。

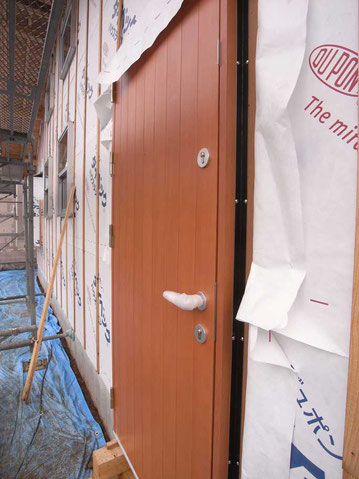

固定が完了したところ。

吊元の上側に荷重が集中するので、ビスを増し打ちした。

この後、ブチルテープで防水する。(菅沼)
